?一、技術(shù)原理：三階段相變強化的科學機制?
激光淬火技術(shù)通過高功率密度激光束(>10?W/cm2)對汽車模具表面進行精準熱處理，其核心原理可分解為三個階段：
1、?極速加熱?：激光光子能量被材料自由電子吸收，0.1-1ms內(nèi)表層溫度升至奧氏體化溫度(約1000℃)，加熱速率突破10?-10?℃/s，遠快于傳統(tǒng)加熱方式。
?2、固態(tài)相變?：高溫區(qū)形成均勻奧氏體組織，此階段的溫控精度直接影響硬化層質(zhì)量，需避免過熱導致的晶粒粗化。
3、?自冷淬火?：激光移開后，基體導熱實現(xiàn)超高速冷卻(>10?℃/s)，奧氏體轉(zhuǎn)變?yōu)楦哂捕锐R氏體，無需外部冷卻介質(zhì)，環(huán)保且高效。
?補充創(chuàng)新點?：近年研究發(fā)現(xiàn)，通過調(diào)節(jié)激光脈沖頻率可細化馬氏體晶粒，進一步提升耐磨性(如德國弗勞恩霍夫研究所的試驗數(shù)據(jù))。
?二、對比傳統(tǒng)工藝的六大優(yōu)勢?

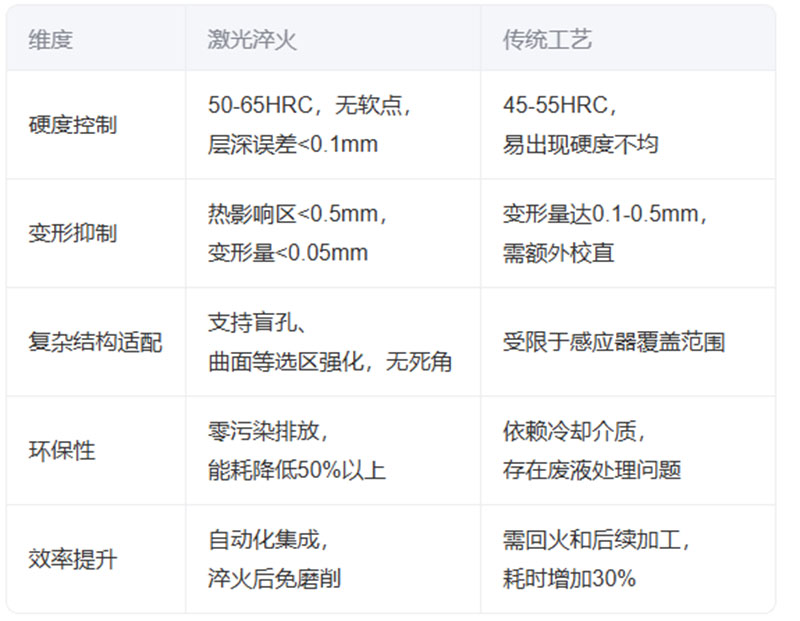

激光淬火在汽車模具領(lǐng)域全面碾壓感應淬火、火焰淬火等傳統(tǒng)技術(shù)：
?三、汽車模具專項工藝的創(chuàng)新實踐?

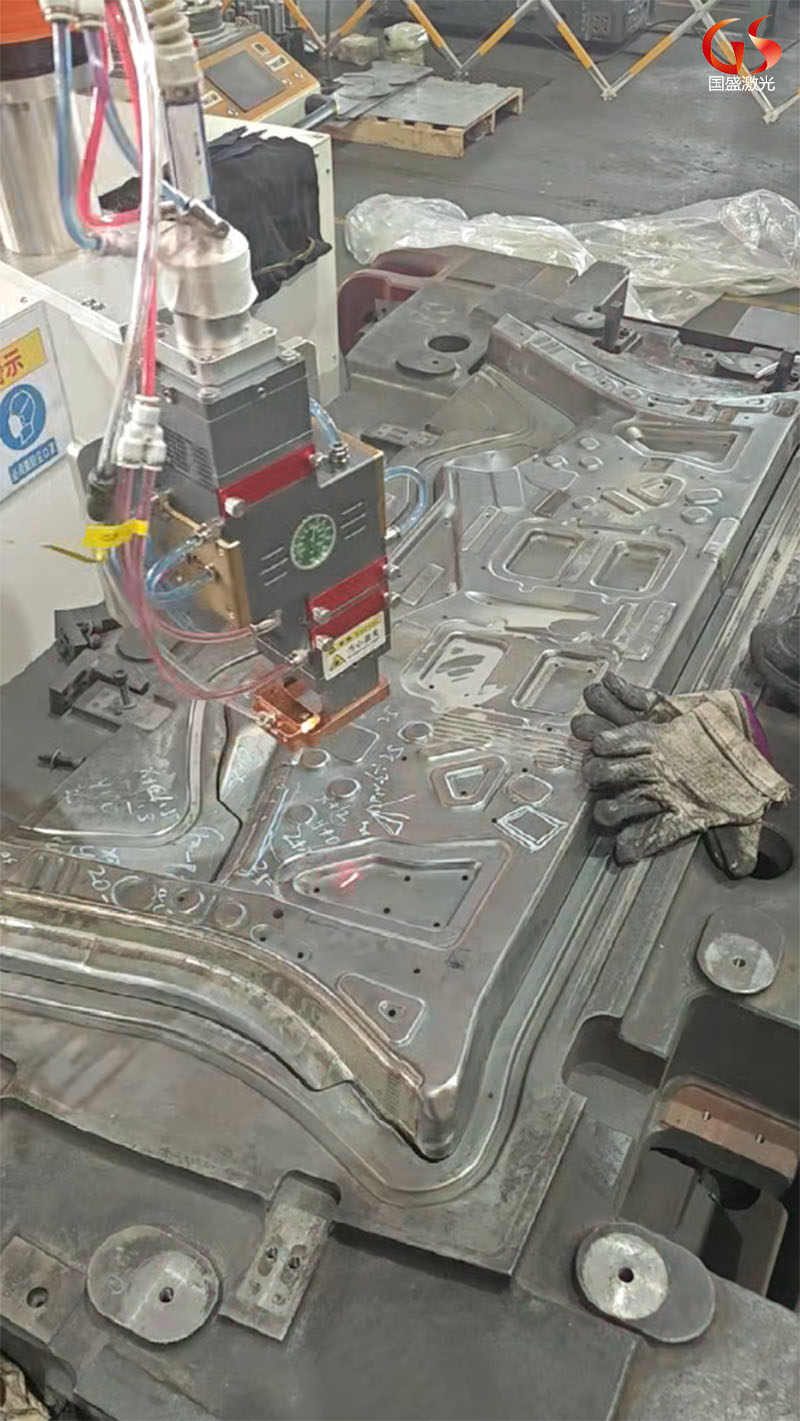

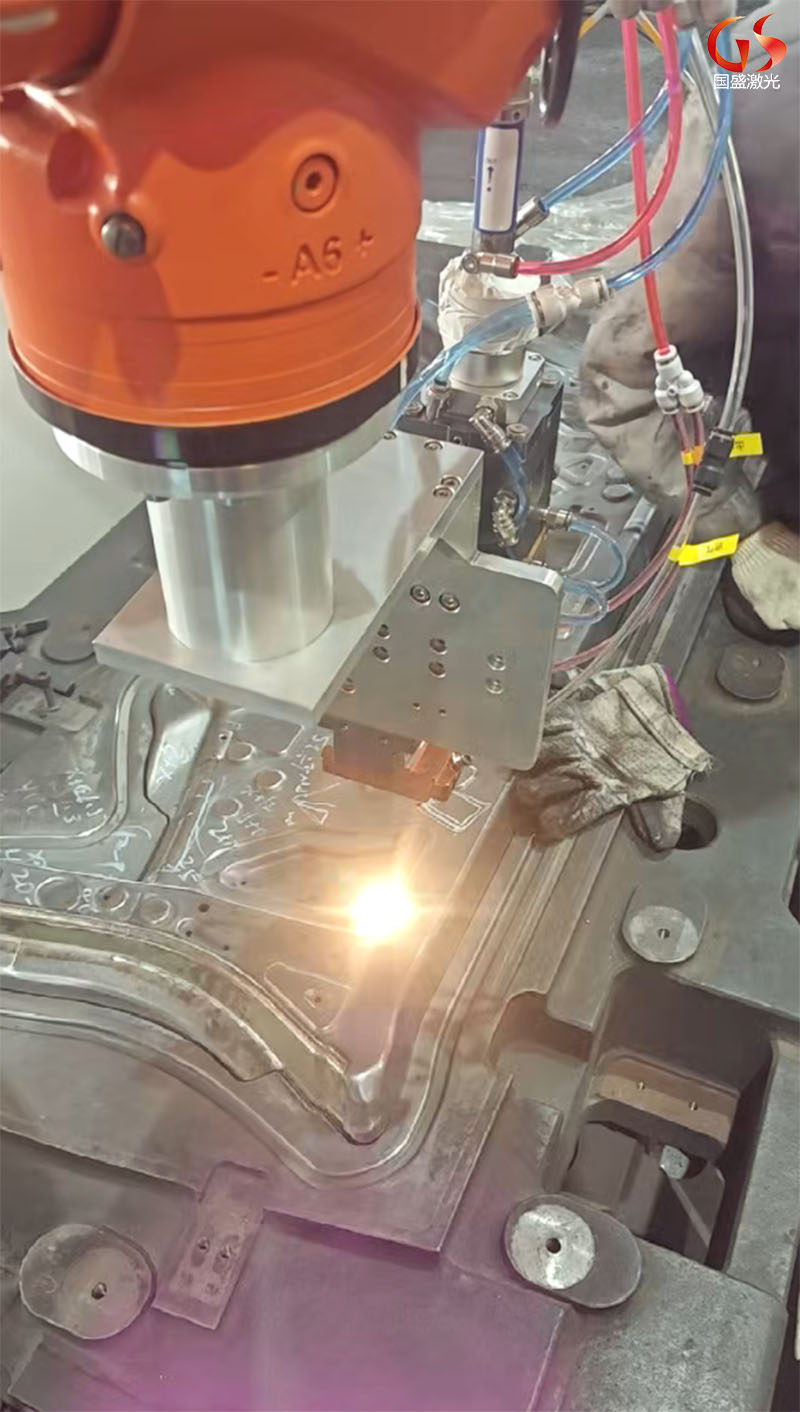

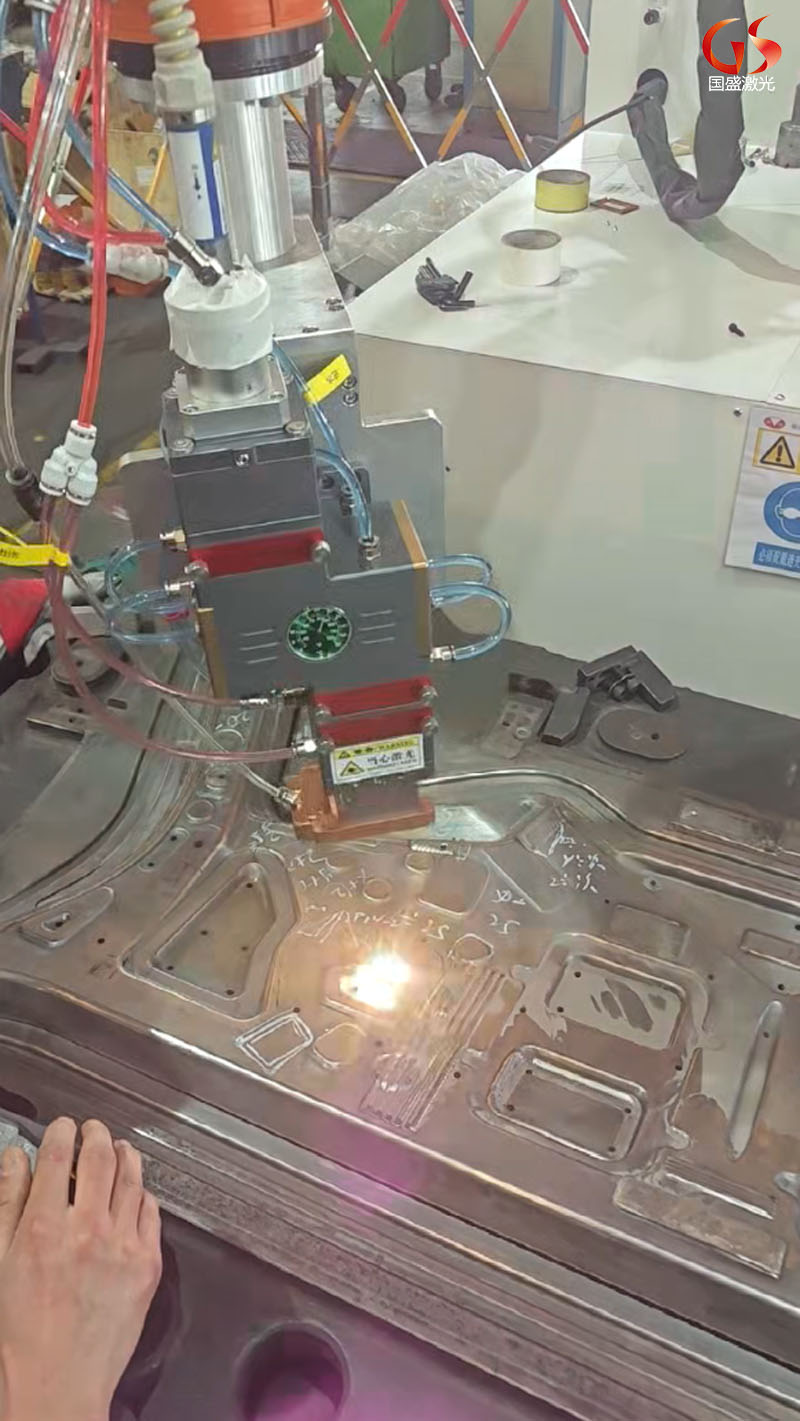

針對沖壓模、拉延模等關(guān)鍵部件，激光淬火已形成標準化流程：
1、?預處理?：噴涂0.1-0.2mm吸光涂層，但對精密特征線(如刃口)需局部減薄，避免能量積聚。
?2、參數(shù)優(yōu)化?：主流參數(shù)為1600W功率+5mm/s掃描速度，結(jié)合實時溫度反饋系統(tǒng)(如紅外監(jiān)測)動態(tài)調(diào)整。
?3、重點強化?：通過五軸聯(lián)動數(shù)控編程，精準覆蓋型腔、刃口等高磨損區(qū)域，例如新能源電池殼模具的曲面強化。
4、后處理檢測：冷卻至常溫后清除殘留涂料，檢測表面硬度(標準 52-56HRC)及無燒損缺陷，對特征線部位可進行 0.5-0.8mm 精準打磨，確保尺寸精度。
?四、產(chǎn)業(yè)價值：全生命周期成本革命?
?1、壽命飛躍?：Cr12MoV鋼模具刃口壽命從數(shù)千次增至5萬次，某國產(chǎn)SUV側(cè)圍模具沖壓次數(shù)突破40萬次。
2、?成本節(jié)約?：材料可降級使用(如以HT250替代H13鋼)，年維護成本下降超50%。
?3、質(zhì)量提升?：覆蓋件合格率從92%升至99.5%，毛刺問題減少80%。
?五、未來三大技術(shù)趨勢?
?1、智能化?：AI實時調(diào)控功率與掃描路徑，實現(xiàn)“自適應淬火”。
?2、復合工藝?：與激光熔覆聯(lián)動，修復+強化一站式解決(如寶馬i系列鋁基模具)。
3、?超快激光?：飛秒激光技術(shù)攻克鈦合金模具熱敏感難題，助力輕量化轉(zhuǎn)型。
六、總結(jié)
汽車模具激光淬火技術(shù)正在重塑制造業(yè)價值鏈。它不僅解決了高強鋼、鋁合金等新型材料加工帶來的模具磨損難題，更通過精準的局部強化大幅降低了材料與能源消耗。隨著"中國制造2025"戰(zhàn)略的深入推進，這項兼具精密性與環(huán)保特征的技術(shù)，必將成為汽車模具技術(shù)升級的核心驅(qū)動力之一。對于模具制造商而言，現(xiàn)階段布局激光淬火產(chǎn)能，既是對未來競爭力的戰(zhàn)略投資，也是響應制造業(yè)綠色轉(zhuǎn)型的必然選擇。
