軸瓦作為機(jī)械設(shè)備中傳遞載荷、減少摩擦的關(guān)鍵部件，長(zhǎng)期運(yùn)行后易因磨損、疲勞剝落等問題失效。傳統(tǒng)更換新軸瓦的方式成本高、周期長(zhǎng)，而激光淬火修復(fù)加工技術(shù)憑借高精度、低損傷、高效節(jié)能的優(yōu)勢(shì)，成為軸瓦修復(fù)領(lǐng)域的主流解決方案。本文將從技術(shù)原理、加工流程、核心優(yōu)勢(shì)、適用場(chǎng)景及注意事項(xiàng)五個(gè)維度，全面解讀該技術(shù)的應(yīng)用價(jià)值。
一、技術(shù)原理：精準(zhǔn)調(diào)控的 “表面強(qiáng)化魔法”
激光淬火修復(fù)加工的核心是利用高能量密度激光束(通常為 CO?激光或光纖激光)對(duì)軸瓦磨損或失效表面進(jìn)行局部加熱。其原理可分為三個(gè)關(guān)鍵階段：
快速加熱階段：激光束聚焦于軸瓦待修復(fù)區(qū)域，在極短時(shí)間內(nèi)將表面溫度提升至材料相變臨界點(diǎn)以上，但不熔化基材，避免熱變形;
自激冷卻階段：激光束移開后，高溫區(qū)域通過軸瓦自身基材的熱傳導(dǎo)快速冷卻，促使表面金屬形成細(xì)小的馬氏體或貝氏體組織，大幅提升硬度與耐磨性;
微熔修復(fù)階段：針對(duì)輕微磨損或劃痕，可通過微調(diào)激光參數(shù)，使表面極薄一層材料微熔，填補(bǔ)微小缺陷，實(shí)現(xiàn) “修復(fù) + 強(qiáng)化” 一體化。
該過程中，激光能量可通過數(shù)控系統(tǒng)精準(zhǔn)控制，確保加熱區(qū)域的深度、范圍與硬度均勻，避免對(duì)軸瓦內(nèi)部組織和尺寸精度造成影響。
二、標(biāo)準(zhǔn)加工流程：從檢測(cè)到驗(yàn)收的全閉環(huán)控制
軸瓦激光淬火修復(fù)需遵循嚴(yán)格的流程規(guī)范，確保修復(fù)后性能達(dá)到甚至超過新件標(biāo)準(zhǔn)，具體步驟如下：
1. 前期檢測(cè)與評(píng)估
外觀與尺寸檢測(cè)：通過卡尺、千分尺或三坐標(biāo)測(cè)量?jī)x，檢測(cè)軸瓦內(nèi)徑、外徑、厚度及磨損量，確定修復(fù)區(qū)域范圍;
材質(zhì)分析：采用光譜分析儀確認(rèn)軸瓦基材，避免激光參數(shù)與材質(zhì)不匹配導(dǎo)致開裂;
缺陷排查：利用滲透檢測(cè)或超聲檢測(cè)，檢查軸瓦是否存在內(nèi)部裂紋、氣孔等缺陷，若缺陷深度超過修復(fù)層厚度，需提前處理。
2. 預(yù)處理：為激光加工 “掃清障礙”
表面清潔：用酒精擦拭軸瓦表面，去除油污、灰塵;若表面有銹蝕，需用細(xì)砂紙打磨至露出金屬本色，避免雜質(zhì)影響淬火質(zhì)量;
工裝固定：將軸瓦固定在數(shù)控旋轉(zhuǎn)工作臺(tái)上(針對(duì)圓柱形軸瓦)或平移工作臺(tái)上(針對(duì)異形軸瓦)，確保加工過程中軸瓦無偏移，激光焦點(diǎn)始終對(duì)準(zhǔn)修復(fù)區(qū)域。

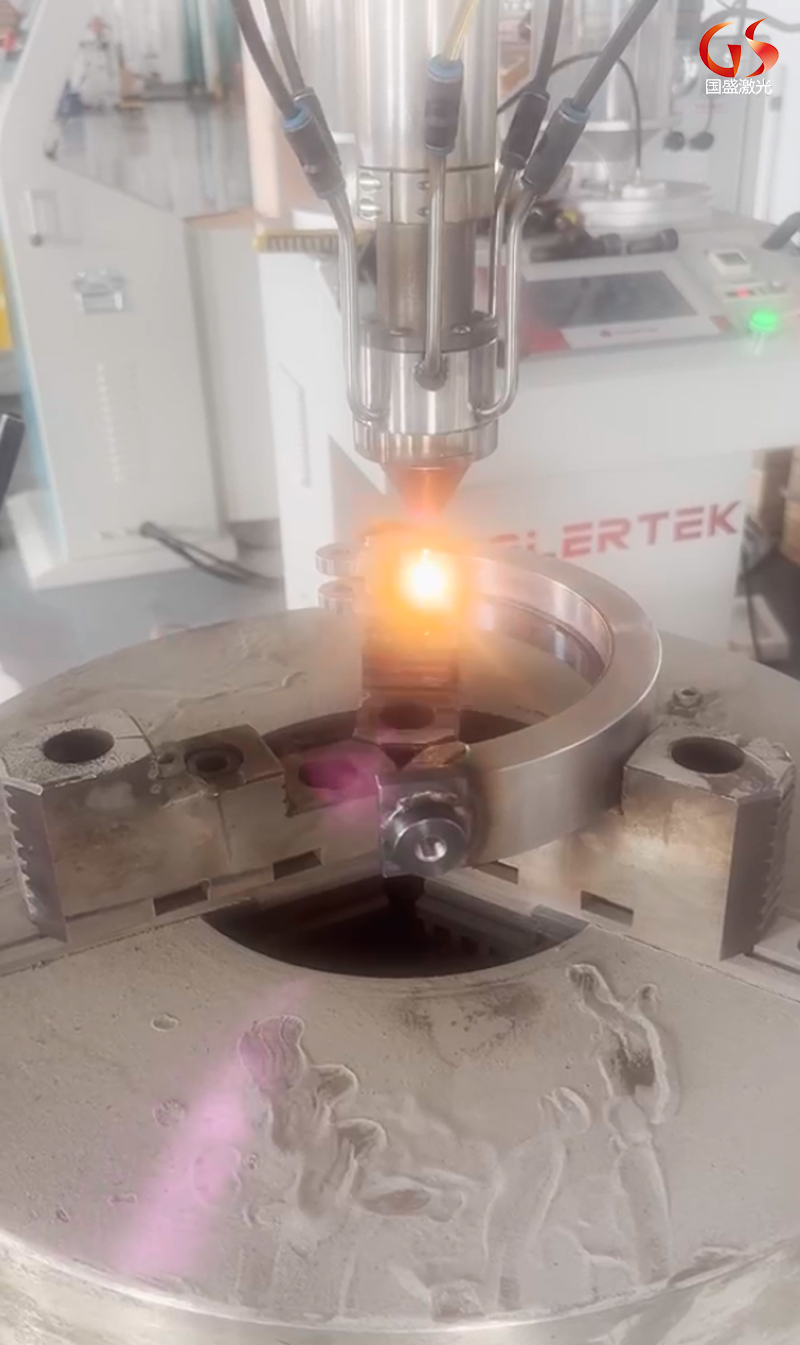

3. 激光淬火加工：核心環(huán)節(jié)的參數(shù)把控
根據(jù)軸瓦材質(zhì)和磨損情況，設(shè)定關(guān)鍵參數(shù)(以光纖激光為例)：
激光功率：500-1500W(巴氏合金材質(zhì)功率偏低，避免熔化;銅合金導(dǎo)熱快，功率需偏高);
掃描速度：5-20mm/s(速度過快易導(dǎo)致加熱不足，硬度不夠;速度過慢易造成熱影響區(qū)過大);
光斑直徑：1-5mm(小光斑適用于局部劃痕修復(fù)，大光斑適用于大面積磨損區(qū)域);
搭接率：10%-30%(確保相鄰淬火軌跡無間隙，形成連續(xù)強(qiáng)化層)。
加工過程中，需通過紅外測(cè)溫儀實(shí)時(shí)監(jiān)測(cè)表面溫度，結(jié)合數(shù)控系統(tǒng)自動(dòng)調(diào)整參數(shù)，避免溫度波動(dòng)導(dǎo)致質(zhì)量不穩(wěn)定。
4. 淬火后處理與驗(yàn)收：確保修復(fù)效果達(dá)標(biāo)
去應(yīng)力處理：對(duì)淬火后的軸瓦進(jìn)行低溫回火，消除淬火過程中產(chǎn)生的內(nèi)應(yīng)力，防止開裂;
精度修整：若淬火后表面存在微小凸起，用砂輪或珩磨機(jī)進(jìn)行精磨，確保軸瓦尺寸公差符合設(shè)計(jì)要求;
性能檢測(cè)：通過維氏硬度計(jì)檢測(cè)表面硬度，并進(jìn)行摩擦磨損試驗(yàn)，驗(yàn)證耐磨性是否滿足工況需求;
外觀驗(yàn)收：檢查修復(fù)區(qū)域無裂紋、起皮、脫落等缺陷，表面粗糙度 Ra≤1.6μm，即為合格。

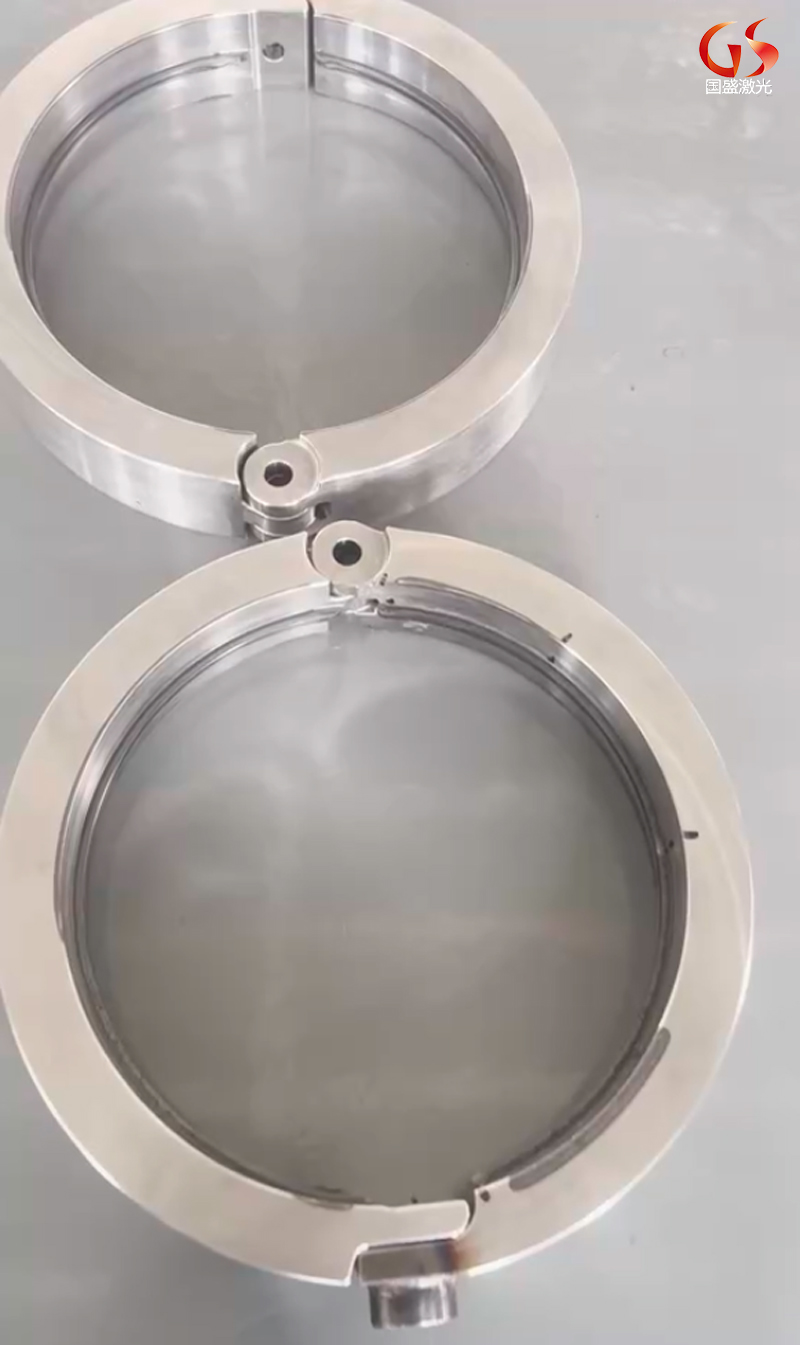

三、 總結(jié)
軸瓦激光淬火修復(fù)加工技術(shù)通過 “精準(zhǔn)加熱 - 快速冷卻 - 微熔修復(fù)” 的核心原理，實(shí)現(xiàn)了軸瓦的高效修復(fù)與性能強(qiáng)化，相比傳統(tǒng)方式具有變形小、耐磨性強(qiáng)、成本低等優(yōu)勢(shì)，已廣泛應(yīng)用于電力、機(jī)床、冶金、船舶等領(lǐng)域的軸瓦維護(hù)。在實(shí)際應(yīng)用中，需通過嚴(yán)格的前期檢測(cè)、參數(shù)優(yōu)化和后處理，確保修復(fù)效果達(dá)標(biāo)，同時(shí)結(jié)合后續(xù)維護(hù)，最大化延長(zhǎng)軸瓦的使用壽命，為企業(yè)降低設(shè)備運(yùn)維成本、減少停機(jī)損失提供有力支持。
