一、引言
在石油行業(yè)中，外管設(shè)備作為油氣輸送的關(guān)鍵載體，長(zhǎng)期服役于復(fù)雜且惡劣的環(huán)境。從開采現(xiàn)場(chǎng)到煉油廠，從陸地管道到海底管線，石油外管設(shè)備面臨著諸如腐蝕、磨損、沖蝕等多種形式的破壞。這些損傷不僅影響管道的輸送效率，更對(duì)安全生產(chǎn)構(gòu)成嚴(yán)重威脅。傳統(tǒng)修復(fù)方法往往存在修復(fù)質(zhì)量不穩(wěn)定、修復(fù)后設(shè)備使用壽命短等弊端。激光熔覆技術(shù)作為一種先進(jìn)的表面工程技術(shù)，為石油外管設(shè)備的修復(fù)提供了創(chuàng)新性的解決方案，能夠顯著提升外管設(shè)備的性能與使用壽命，在保障石油生產(chǎn)安全、降低運(yùn)營(yíng)成本方面具有重要意義。
二、石油外管設(shè)備常見問題及激光熔覆修復(fù)必要性
1、常見問題
腐蝕問題：石油中常含有硫化氫、二氧化碳、氯化物等腐蝕性介質(zhì)，長(zhǎng)期接觸會(huì)導(dǎo)致外管設(shè)備內(nèi)壁發(fā)生化學(xué)腐蝕和電化學(xué)腐蝕。例如，在含硫原油輸送管道中，硫化氫會(huì)與金屬發(fā)生反應(yīng)，生成硫化物腐蝕產(chǎn)物，逐漸削弱管道壁厚，降低管道強(qiáng)度。此外，土壤中的電解質(zhì)、微生物等也會(huì)對(duì)外管設(shè)備外壁造成腐蝕，尤其是在潮濕、鹽堿等惡劣土壤環(huán)境下，腐蝕速度加快。
磨損問題：石油在管道中流動(dòng)時(shí)，其中攜帶的固體顆粒(如砂粒)會(huì)對(duì)外管內(nèi)壁產(chǎn)生沖刷磨損。在一些流速較高的部位，磨損情況更為嚴(yán)重。此外，在管道連接部位、彎頭處等，由于流體的紊流和沖擊作用，也容易造成局部磨損。例如，在油氣開采現(xiàn)場(chǎng)的集輸管道中，因原油中砂粒含量較高，管道彎頭處的磨損速度是直管段的數(shù)倍。
沖蝕問題：當(dāng)石油中含有高壓氣體或液體時(shí)，在流經(jīng)外管設(shè)備的節(jié)流裝置、閥門等部位時(shí)，會(huì)產(chǎn)生高速射流，對(duì)設(shè)備表面產(chǎn)生強(qiáng)烈的沖蝕作用。這種沖蝕會(huì)使材料表面形成麻點(diǎn)、凹坑等損傷，嚴(yán)重時(shí)會(huì)導(dǎo)致設(shè)備穿孔泄漏。例如，在天然氣輸送管道的閥門處，由于氣體壓力高、流速快，沖蝕現(xiàn)象較為常見。
2、激光熔覆修復(fù)的必要性
提高設(shè)備使用壽命：通過(guò)激光熔覆在石油外管設(shè)備表面制備具有優(yōu)異耐腐蝕、耐磨、抗沖蝕性能的涂層，能夠有效阻擋腐蝕介質(zhì)與基體接觸，減少磨損和沖蝕損傷，從而顯著延長(zhǎng)設(shè)備的使用壽命。例如，在某油田的輸油管道修復(fù)中，采用激光熔覆技術(shù)修復(fù)后，管道的使用壽命從原來(lái)的 3 - 5 年延長(zhǎng)至 10 - 15 年。
保障安全生產(chǎn)：及時(shí)修復(fù)外管設(shè)備的損傷，能夠避免因管道泄漏引發(fā)的火災(zāi)、爆炸、環(huán)境污染等安全事故，保障石油生產(chǎn)的安全運(yùn)行，減少人員傷亡和財(cái)產(chǎn)損失。例如，在海底輸油管道修復(fù)中，激光熔覆技術(shù)能夠在不影響正常生產(chǎn)的情況下，實(shí)現(xiàn)對(duì)管道缺陷的高精度修復(fù)，確保海底管道的安全穩(wěn)定運(yùn)行。
降低維修成本：相比更換新的外管設(shè)備，激光熔覆修復(fù)具有成本低、周期短的優(yōu)勢(shì)。修復(fù)后的設(shè)備能夠恢復(fù)原有性能，繼續(xù)滿足生產(chǎn)需求，避免了因頻繁更換設(shè)備帶來(lái)的高額采購(gòu)成本和停產(chǎn)損失。例如，對(duì)某大型煉油廠的原油輸送管道進(jìn)行激光熔覆修復(fù)，成本僅為更換新管道的 30% - 50%，且修復(fù)時(shí)間縮短了 50% 以上。
三、激光熔覆修復(fù)石油外管設(shè)備的工藝流程
1、表面預(yù)處理
清洗：采用化學(xué)清洗或高壓水射流清洗等方法，去除外管設(shè)備表面的油污、雜質(zhì)、鐵銹等污染物，確保熔覆表面清潔。例如，對(duì)于管徑較大的管道，可使用高壓水射流清洗車進(jìn)行內(nèi)部清洗，清洗壓力可達(dá)數(shù)十兆帕，能夠有效清除管道內(nèi)壁的污垢。
打磨：利用打磨設(shè)備(如電動(dòng)砂輪、砂紙等)對(duì)外管設(shè)備表面進(jìn)行打磨，去除表面的氧化皮、粗糙層，提高表面平整度，為后續(xù)的熔覆過(guò)程提供良好的基礎(chǔ)。對(duì)于一些有局部變形或損傷的部位，還需要進(jìn)行整形打磨，使表面恢復(fù)到基本平整狀態(tài)。
探傷檢測(cè)：通過(guò)無(wú)損探傷技術(shù)(如超聲波探傷、磁粉探傷、射線探傷等)對(duì)清洗打磨后的外管設(shè)備進(jìn)行全面檢測(cè)，確定設(shè)備表面及內(nèi)部的缺陷位置、大小和類型，為制定合理的熔覆修復(fù)方案提供依據(jù)。例如，采用超聲波探傷儀能夠檢測(cè)出管道內(nèi)部深度達(dá)數(shù)毫米的裂紋缺陷。
2、熔覆材料選擇
根據(jù)石油外管設(shè)備的工作環(huán)境、損傷類型和性能要求，選擇合適的熔覆材料。常見的熔覆材料包括鎳基合金、鈷基合金、鐵基合金以及含有碳化鎢、陶瓷等增強(qiáng)相的復(fù)合材料。
抗腐蝕應(yīng)用：在腐蝕環(huán)境較為嚴(yán)重的情況下，如輸送含硫原油的管道，可選擇鎳基合金(如 Inconel 系列)作為熔覆材料。鎳基合金具有優(yōu)異的耐蝕性能，能夠有效抵抗硫化氫、二氧化碳等腐蝕介質(zhì)的侵蝕。
耐磨應(yīng)用：對(duì)于易受磨損的部位，如輸送含砂原油的管道內(nèi)壁，可采用含有碳化鎢顆粒的鎳基或鈷基復(fù)合材料作為熔覆材料。碳化鎢具有高硬度和良好的耐磨性，能夠顯著提高熔覆層的耐磨性能。
綜合性能要求：當(dāng)石油外管設(shè)備需要同時(shí)具備多種性能時(shí)，可通過(guò)優(yōu)化熔覆材料成分或采用多層熔覆的方式來(lái)滿足需求。例如，先在基體表面熔覆一層具有良好結(jié)合性能的過(guò)渡層(如鐵基合金)，再在過(guò)渡層上熔覆一層具有抗腐蝕和耐磨性能的復(fù)合涂層(如鎳基 - 碳化鎢復(fù)合材料)。

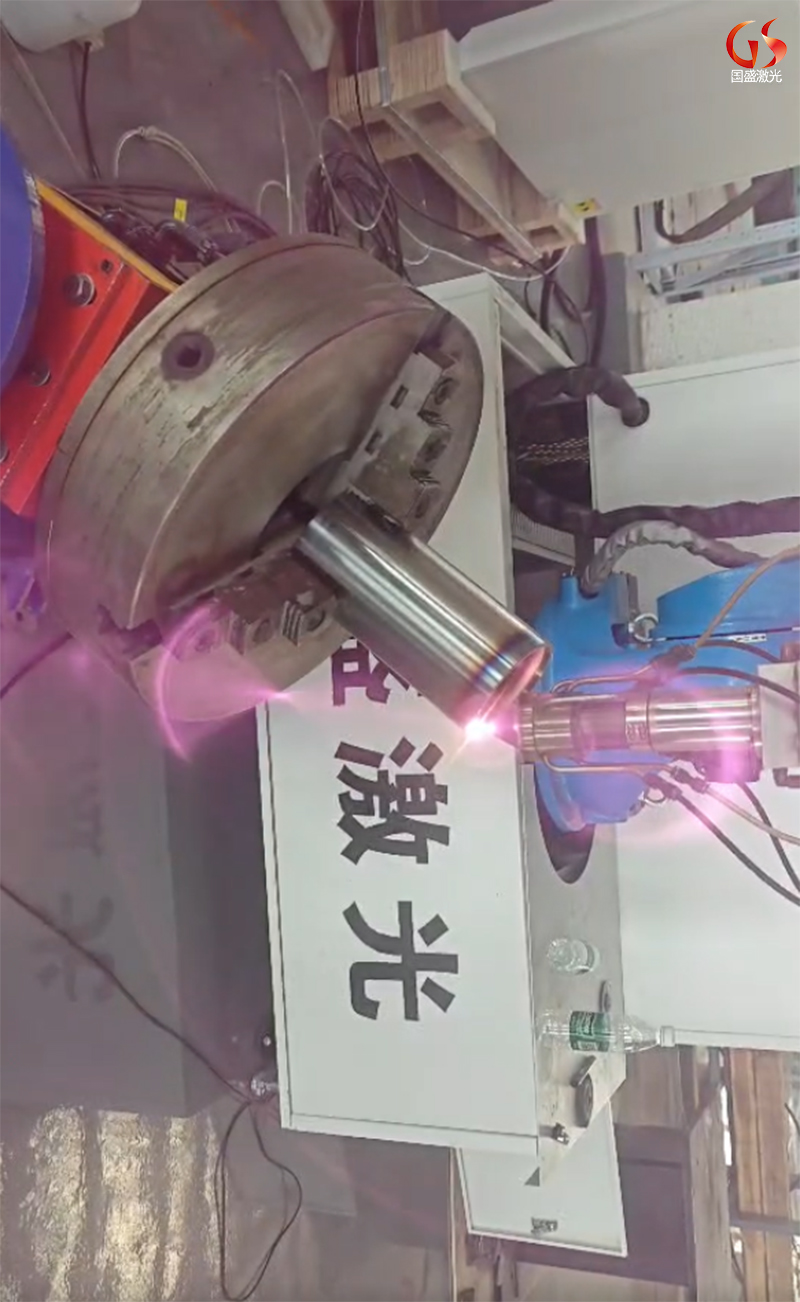

3、激光熔覆操作
設(shè)備調(diào)試：根據(jù)外管設(shè)備的尺寸、形狀和熔覆工藝要求，調(diào)試激光熔覆設(shè)備，包括激光器的功率、光斑直徑、掃描速度，送粉裝置的送粉量、送粉角度等參數(shù)。確保設(shè)備運(yùn)行穩(wěn)定，參數(shù)設(shè)置準(zhǔn)確，以保證熔覆過(guò)程的順利進(jìn)行和熔覆層質(zhì)量。

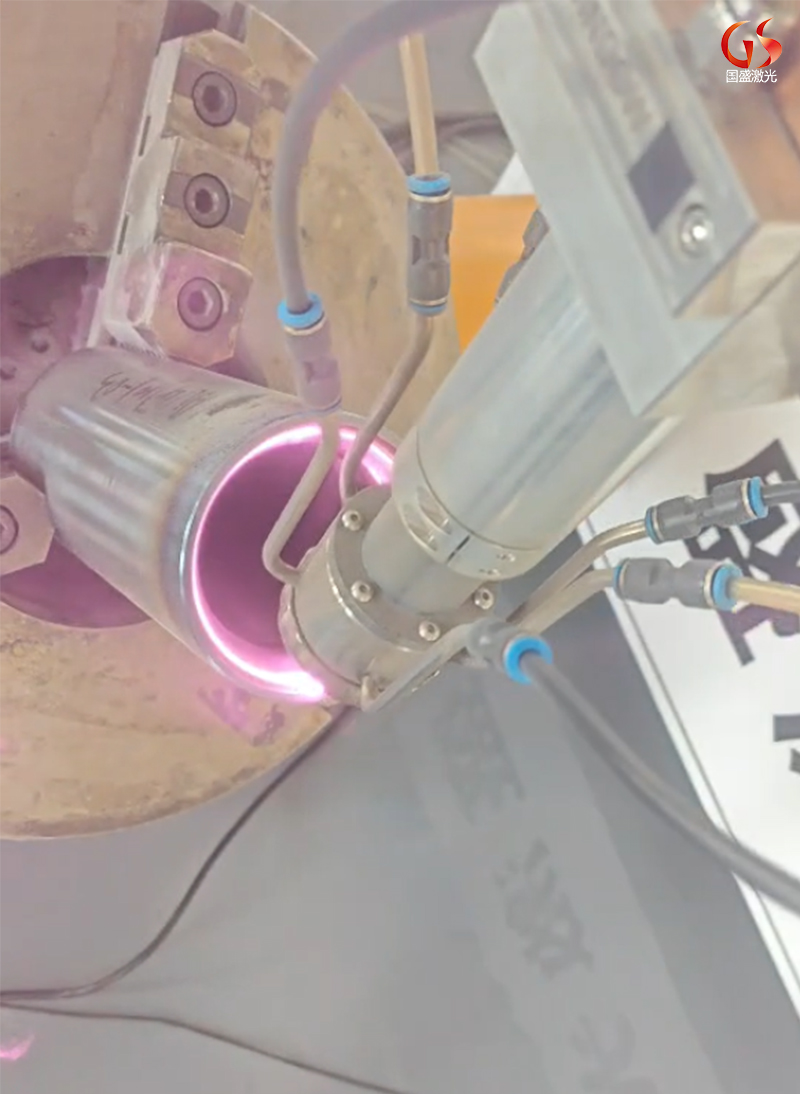

熔覆方式選擇：激光熔覆主要有預(yù)置式和同步式兩種方式。預(yù)置式是預(yù)先將熔覆材料均勻鋪設(shè)在基體表面，然后用激光束進(jìn)行掃描熔化;同步式是在激光輻照的同時(shí)，通過(guò)送粉裝置將熔覆材料直接送入熔池。在石油外管設(shè)備修復(fù)中，同步式熔覆方式應(yīng)用更為廣泛，因?yàn)樗軌驅(qū)崟r(shí)控制熔覆材料的添加量，保證熔覆層的均勻性和質(zhì)量。例如，對(duì)于管徑較小的管道，可采用手持同步送粉激光熔覆設(shè)備進(jìn)行修復(fù);對(duì)于大口徑管道，則可采用自動(dòng)化的同步送粉激光熔覆生產(chǎn)線進(jìn)行作業(yè)。
多層熔覆：對(duì)于一些需要較厚熔覆層或?qū)π阅芤筝^高的情況，可采用多層熔覆工藝。每層熔覆后，需對(duì)熔覆層進(jìn)行適當(dāng)?shù)睦鋮s和檢測(cè)，確保層間結(jié)合良好，無(wú)缺陷產(chǎn)生。在進(jìn)行下一層熔覆時(shí)，需調(diào)整激光參數(shù)和送粉量，以保證每層熔覆層的質(zhì)量和性能。例如，在修復(fù)海底輸油管道時(shí)，為了提高管道的耐腐蝕和抗壓性能，通常采用 3 - 5 層的多層熔覆工藝。
4、后處理
熱處理：對(duì)熔覆后的外管設(shè)備進(jìn)行適當(dāng)?shù)臒崽幚?，如退火、回火等，以消除熔覆層?nèi)部的殘余應(yīng)力，改善組織結(jié)構(gòu)，提高熔覆層的綜合性能。熱處理溫度和時(shí)間需根據(jù)熔覆材料和基體材料的特性進(jìn)行合理選擇。例如，對(duì)于一些鎳基合金熔覆層，可采用在 800 - 900℃下進(jìn)行退火處理 1 - 2 小時(shí)的工藝。
表面加工：采用機(jī)械加工(如車削、磨削)或表面拋光等方法，對(duì)外管設(shè)備熔覆后的表面進(jìn)行處理，使其達(dá)到規(guī)定的尺寸精度和表面粗糙度要求。例如，對(duì)于需要與其他部件配合安裝的外管設(shè)備，通過(guò)車削加工可使熔覆后的外管外徑尺寸精度控制在 ±0.1mm 以內(nèi)，表面粗糙度達(dá)到 Ra0.8 - 1.6μm。
質(zhì)量檢測(cè)：再次通過(guò)無(wú)損探傷檢測(cè)(如超聲波探傷、滲透探傷等)和理化性能測(cè)試(如硬度測(cè)試、拉伸測(cè)試、耐腐蝕性能測(cè)試等)，對(duì)修復(fù)后的外管設(shè)備進(jìn)行全面質(zhì)量檢測(cè)，確保熔覆層無(wú)裂紋、氣孔等缺陷，性能滿足使用要求。例如，采用硬度計(jì)對(duì)熔覆層表面不同位置進(jìn)行硬度測(cè)試，要求硬度值偏差在規(guī)定范圍內(nèi)，以保證熔覆層質(zhì)量的均勻性。
四、結(jié)論
激光熔覆技術(shù)憑借其獨(dú)特的技術(shù)優(yōu)勢(shì)，在石油外管設(shè)備修復(fù)領(lǐng)域展現(xiàn)出巨大的應(yīng)用潛力。通過(guò)對(duì)石油外管設(shè)備常見問題的深入分析，以及詳細(xì)闡述激光熔覆修復(fù)的工藝流程和實(shí)際案例，可以看出激光熔覆技術(shù)能夠有效地解決石油外管設(shè)備的腐蝕、磨損、沖蝕等問題，顯著提高設(shè)備的使用壽命、保障安全生產(chǎn)并降低維修成本。隨著激光技術(shù)的不斷發(fā)展和創(chuàng)新，激光熔覆設(shè)備的性能將不斷提升，熔覆工藝將更加完善，其在石油外管設(shè)備修復(fù)以及整個(gè)石油行業(yè)的應(yīng)用前景將更加廣闊。未來(lái)，激光熔覆技術(shù)有望成為石油外管設(shè)備維護(hù)和修復(fù)的主流技術(shù)，為石油行業(yè)的可持續(xù)發(fā)展提供強(qiáng)有力的技術(shù)支持。
