在工業(yè)制造與設(shè)備維護(hù)領(lǐng)域，軸類旋轉(zhuǎn)葉片是眾多關(guān)鍵設(shè)備的核心部件，廣泛應(yīng)用于航空航天、電力能源、石油化工、冶金機(jī)械等行業(yè)。這類部件長(zhǎng)期處于高速旋轉(zhuǎn)、高溫、高壓、腐蝕及磨損的復(fù)雜工況下，極易出現(xiàn)表面磨損、裂紋、剝落、腐蝕等失效問題。若直接更換新部件，不僅會(huì)導(dǎo)致高昂的采購(gòu)成本，還會(huì)因停機(jī)維修造成巨大的生產(chǎn)損失。激光熔覆修復(fù)技術(shù)作為一種先進(jìn)的表面工程與再制造技術(shù)，為軸類旋轉(zhuǎn)葉片的高效、高質(zhì)量修復(fù)提供了理想解決方案，能夠顯著延長(zhǎng)部件使用壽命、降低運(yùn)維成本，具有極高的經(jīng)濟(jì)價(jià)值與工程意義。
一、激光熔覆修復(fù)技術(shù)的核心原理

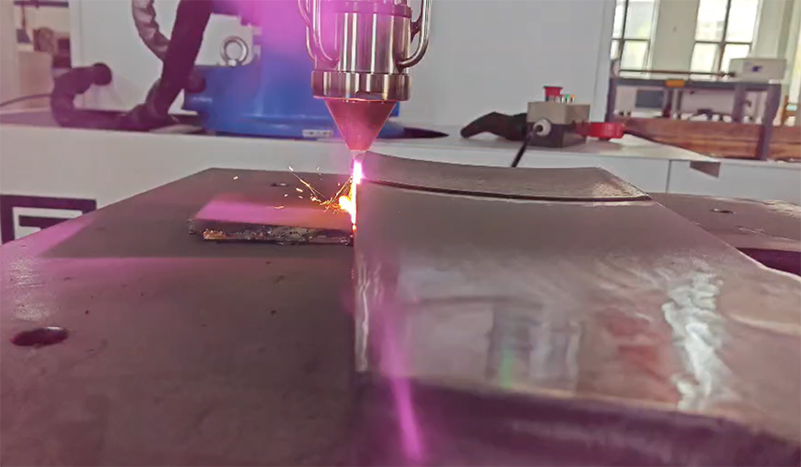

激光熔覆修復(fù)技術(shù)，本質(zhì)是利用高能量密度的激光束作為熱源，將特定成分的金屬粉末(或絲材)與軸類旋轉(zhuǎn)葉片待修復(fù)區(qū)域的基體表面同時(shí)加熱并快速熔化，形成一層與基體冶金結(jié)合的熔覆層。該過程具有 “快速加熱、快速冷卻”的顯著特點(diǎn)，冷卻速度可達(dá) 103-10?℃/s，能夠在基體表面形成組織致密、晶粒細(xì)小、力學(xué)性能優(yōu)異(如高強(qiáng)度、高硬度、高耐磨性、耐腐蝕性)的熔覆層，且對(duì)基體的熱影響區(qū)(HAZ)極小，有效避免了傳統(tǒng)焊接修復(fù)中易出現(xiàn)的變形、開裂、晶粒粗大等問題。
二、軸類旋轉(zhuǎn)葉片激光熔覆修復(fù)的核心優(yōu)勢(shì)
相較于傳統(tǒng)的修復(fù)技術(shù)(如電弧焊、等離子噴涂、電刷鍍等)，激光熔覆修復(fù)在軸類旋轉(zhuǎn)葉片上的應(yīng)用具有以下不可替代的優(yōu)勢(shì)：
1. 修復(fù)質(zhì)量高，與基體冶金結(jié)合
激光熔覆層與軸類葉片基體之間并非簡(jiǎn)單的物理附著，而是通過高溫熔化形成的冶金結(jié)合，結(jié)合強(qiáng)度可達(dá)基體本身的 80%-95%，遠(yuǎn)超等離子噴涂(機(jī)械結(jié)合)和電刷鍍(微冶金結(jié)合)的結(jié)合強(qiáng)度，有效避免了修復(fù)層在高速旋轉(zhuǎn)過程中脫落的風(fēng)險(xiǎn)。同時(shí)，快速冷卻過程可細(xì)化熔覆層晶粒，減少氣孔、夾雜等缺陷，使熔覆層硬度均勻，耐磨性、耐腐蝕性顯著優(yōu)于基體。
2. 熱影響區(qū)小，部件變形可控
軸類旋轉(zhuǎn)葉片(尤其是薄壁葉片或高精度軸類件)對(duì)變形極為敏感，傳統(tǒng)電弧焊修復(fù)因熱輸入量大，易導(dǎo)致部件出現(xiàn)彎曲變形、局部過熱開裂等問題，修復(fù)后需大量后續(xù)加工，甚至可能因變形超差導(dǎo)致部件報(bào)廢。激光熔覆技術(shù)的熱輸入高度集中，熱影響區(qū)寬度通常僅為 0.1-0.5mm，對(duì)基體的熱損傷極小，修復(fù)后部件的變形量可控制在 0.01-0.1mm 范圍內(nèi)(具體取決于部件尺寸與修復(fù)參數(shù))，基本無需后續(xù)矯形處理，大幅降低了修復(fù)難度與成本。
3. 修復(fù)精度高，幾何尺寸恢復(fù)精準(zhǔn)

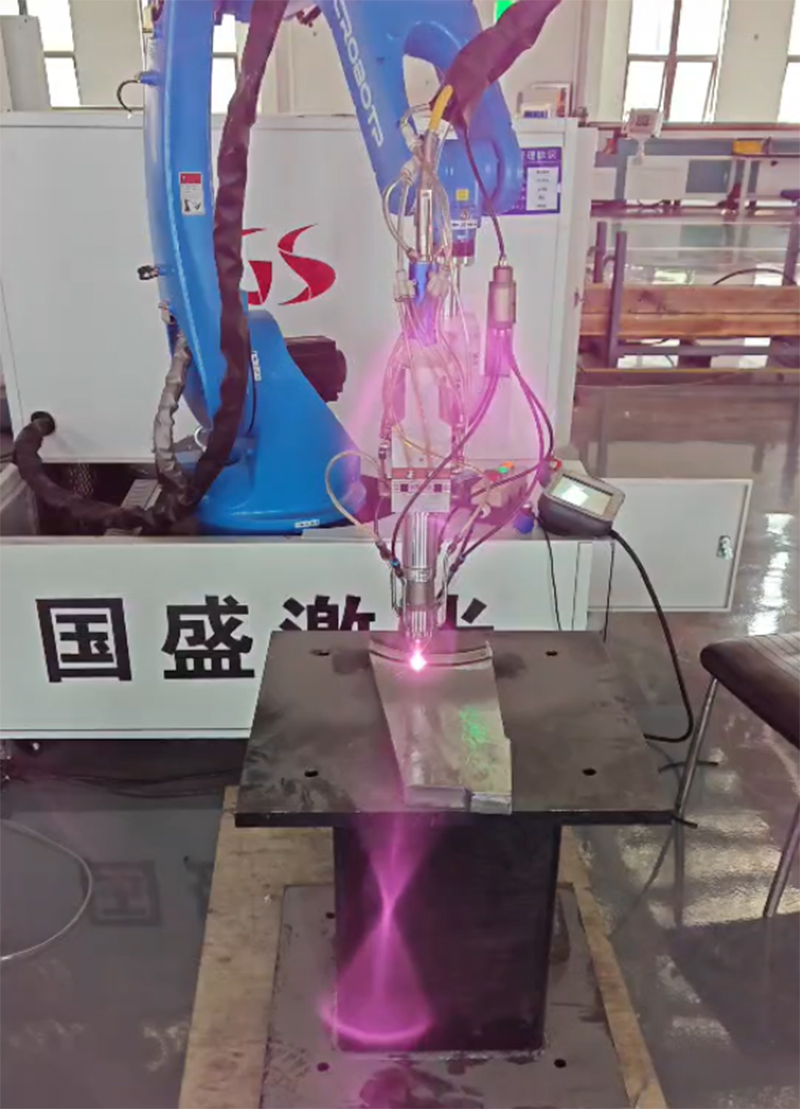

軸類旋轉(zhuǎn)葉片的配合精度(如軸頸與軸承的配合間隙、葉片與機(jī)殼的間隙)直接影響設(shè)備的運(yùn)行效率與穩(wěn)定性。激光熔覆可通過數(shù)控系統(tǒng)精準(zhǔn)控制激光光斑軌跡、送粉量與掃描速度，實(shí)現(xiàn)對(duì)磨損區(qū)域的 “精準(zhǔn)填補(bǔ)”，熔覆層厚度可從 0.1mm 到數(shù)毫米靈活調(diào)整，修復(fù)后部件的尺寸精度可達(dá) IT8-IT10 級(jí)，表面粗糙度 Ra 可控制在 3.2-12.5μm(后續(xù)經(jīng)精磨可達(dá)到 Ra 0.8μm 以下)，完全滿足設(shè)備的裝配要求。
4. 材料適應(yīng)性廣，滿足多元工況需求
根據(jù)軸類旋轉(zhuǎn)葉片的基體材質(zhì)(如碳鋼、合金鋼、不銹鋼、鈦合金、高溫合金等)與工作工況(如高溫氧化、磨損、腐蝕、沖蝕等)，可靈活選擇匹配的熔覆材料。
5. 經(jīng)濟(jì)性顯著，降低全生命周期成本
軸類旋轉(zhuǎn)葉片的制造成本高昂，部分高端葉片單價(jià)可達(dá)數(shù)十萬元甚至上百萬元。激光熔覆修復(fù)的成本通常僅為更換新部件的 1/3-1/5，且修復(fù)周期短，可大幅縮短設(shè)備停機(jī)時(shí)間，減少生產(chǎn)損失。
